راندمان کوپلینگ WDM BOSA چقدر است؟

در حوزه ارتباطات نوری، WDM BOSA (مجموعه زیرمجموعه نوری دو جهته چندگانه تقسیم طول موج) نقشی محوری دارد. به عنوان یک تامین کننده پیشرو WDM BOSA، اغلب در مورد جنبه های فنی مختلف محصولاتمان از من می پرسند، و یک سوال که اغلب مطرح می شود این است: راندمان اتصال WDM BOSA چیست؟ در این وبلاگ، من به این موضوع می پردازم و درک جامعی از راندمان کوپلینگ و اهمیت آن در WDM BOSA ارائه می کنم.

آشنایی با WDM BOSA

قبل از اینکه به راندمان کوپلینگ بپردازیم، اجازه دهید به طور خلاصه WDM BOSA را بررسی کنیم. WDM BOSA یک جزء کلیدی در سیستم های ارتباط نوری است که عملکردهای ارسال و دریافت سیگنال های نوری را با استفاده از طول موج های مختلف ترکیب می کند. این اجازه می دهد تا چندین جریان داده به طور همزمان از طریق یک فیبر نوری منفرد با طول موج های مختلف نور منتقل شوند که به طور قابل توجهی ظرفیت و کارایی شبکه ارتباطی را افزایش می دهد.

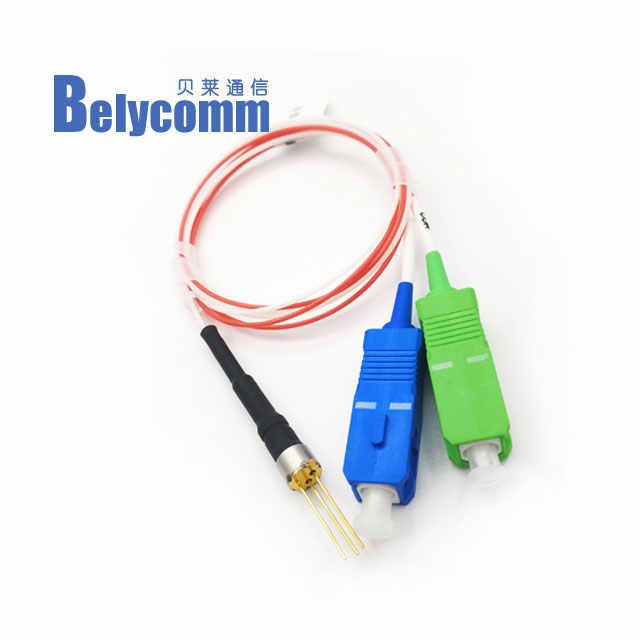

شرکت ما طیف وسیعی از محصولات WDM BOSA با کیفیت بالا مانندفیلتر 1550 نانومتری FWDM BOSA،فیلتر 1550 نانومتری PWDM BOSA، وفیلتر 1490 نانومتری WDM BOSA. این ماژول ها برای رفع نیازهای مختلف برنامه های ارتباطی نوری مختلف طراحی شده اند.

راندمان کوپلینگ چیست؟

راندمان کوپلینگ یک پارامتر حیاتی در WDM BOSA است. این به نسبت توان نوری که با موفقیت به فیبر نوری جفت می شود به کل توان نوری ساطع شده توسط منبع نور (معمولاً یک دیود لیزر در بخش فرستنده BOSA) اشاره دارد. به عبارت دیگر، اندازه گیری می کند که نور تولید شده توسط منبع تا چه حد می تواند به فیبر برای انتقال منتقل شود.

از نظر ریاضی، بازده جفت شدن (η) به صورت زیر بیان می شود:
[ \eta=\frac{P_{f}}{P_{s}} ]
که در آن (P_{f}) توان نوری جفت شده به فیبر و (P_{s}) کل توان نوری ساطع شده از منبع است.

عوامل موثر بر کارایی کوپلینگ

عوامل متعددی می توانند بر راندمان کوپلینگ WDM BOSA تأثیر بگذارند.

1. تطبیق حالت

حالت های نوری منبع نور و فیبر نوری باید به خوبی مطابقت داشته باشند. یک دیود لیزر معمولاً نور را در یک الگوی حالت خاص ساطع می کند و فیبر مجموعه ای از حالت های پشتیبانی شده خود را دارد. اگر الگوهای حالت مطابقت نداشته باشند، مقدار قابل توجهی از نور از بین می رود و در نتیجه راندمان کوپلینگ پایین است. به عنوان مثال، اگر لیزر یک پرتو گاوسی-مانند ساطع کند و فیبر حالت متفاوتی داشته باشد، تنها کسری از نور می تواند به فیبر متصل شود.

2. هم ترازی

تراز دقیق بین منبع نور، اجزای نوری (مانند لنزها) و فیبر نوری ضروری است. حتی یک ناهماهنگی کوچک می تواند باعث کاهش زیادی در راندمان کوپلینگ شود. دو نوع اصلی تراز وجود دارد: تراز جانبی (در صفحه عمود بر محور فیبر) و تراز محوری (در امتداد محور فیبر). هر گونه انحراف از موقعیت تراز بهینه می تواند منجر به نشت نور و کاهش انتقال نیرو شود.

3. کیفیت اجزای نوری

کیفیت اجزای نوری مورد استفاده در BOSA مانند لنزها و فیلترها نیز بر راندمان کوپلینگ تأثیر می گذارد. یک لنز با کیفیت بالا می تواند نور را با دقت بیشتری روی هسته فیبر متمرکز کند، در حالی که یک لنز با کیفیت پایین ممکن است انحرافاتی ایجاد کند که نور را پراکنده کرده و مقدار نور جفت شده به فیبر را کاهش دهد. به طور مشابه، فیلترهایی با ویژگی های طیفی ضعیف می توانند مقداری از نور را جذب یا منعکس کنند و در نتیجه بازده کلی جفت شدن را کاهش دهند.

4. ویژگی های فیبر

ویژگی های فیبر نوری مانند قطر هسته، دیافراگم عددی و نمایه ضریب شکست آن، در راندمان کوپلینگ نقش دارند. انواع مختلف الیاف زوایای پذیرش و قطرهای حالت - میدان متفاوتی دارند. به عنوان مثال، فیبری با قطر هسته بزرگتر ممکن است به راحتی بتوان نور را به هم متصل کرد، اما ممکن است پراکندگی بالاتری نیز داشته باشد. تطبیق ویژگی های فیبر با منبع نور و سایر اجزای نوری برای دستیابی به راندمان کوپلینگ بالا بسیار مهم است.

اهمیت راندمان کوپلینگ در WDM BOSA

راندمان کوپلینگ WDM BOSA چندین پیامد مهم برای سیستم های ارتباطی نوری دارد.

1. قدرت سیگنال

راندمان کوپلینگ بالا تضمین می کند که مقدار کافی توان نوری از طریق فیبر منتقل می شود. این برای حفظ قدرت سیگنال قوی در ارتباطات راه دور ضروری است. یک سیگنال ضعیف می تواند بیشتر مستعد نویز و تضعیف باشد که می تواند منجر به خطا در انتقال داده شود.

2. عملکرد سیستم

در یک سیستم WDM، که در آن چندین طول موج روی یک فیبر منفرد مالتی پلکس می شوند، راندمان جفت هر BOSA بر عملکرد کلی سیستم تأثیر می گذارد. اگر راندمان کوپلینگ یک طول موج کم باشد، می تواند توان موجود برای آن کانال خاص را کاهش دهد و به طور بالقوه عملکرد کل سیستم را کاهش دهد.

3. مصرف برق

راندمان کوپلینگ بالاتر به این معنی است که توان کمتری هدر می رود. در یک شبکه ارتباطی نوری، کاهش مصرف برق نه تنها مقرون به صرفه است، بلکه سازگار با محیط زیست نیز هست. با بهبود راندمان کوپلینگ WDM BOSA، می‌توانیم توان مورد نیاز فرستنده‌ها را کاهش دهیم که منجر به کاهش مصرف انرژی و هزینه‌های عملیاتی می‌شود.

اندازه گیری راندمان کوپلینگ

برای اندازه گیری راندمان کوپلینگ WDM BOSA از تجهیزات تخصصی تست نوری استفاده می شود. رایج ترین روش اندازه گیری توان نوری در خروجی منبع نور و توان نوری در ورودی فیبر با استفاده از پاور متر است. با مقایسه این دو مقدار می توان بازده جفت را محاسبه کرد.

بهبود راندمان کوپلینگ

به عنوان تامین کننده WDM BOSA، ما دائماً در حال کار بر روی بهبود راندمان کوپلینگ محصولات خود هستیم. در اینجا برخی از تکنیک هایی است که ما استفاده می کنیم:

1. تکنیک های تراز پیشرفته

ما از تجهیزات تراز دقیق و الگوریتم های تراز خودکار برای اطمینان از تراز دقیق اجزای نوری استفاده می کنیم. این شامل استفاده از مراحل و سنسورهای موقعیت یابی میکرو برای دستیابی به دقت تراز سطح زیر میکرون است.

2. قطعات نوری با کیفیت بالا

ما لنزها، فیلترها و سایر اجزای نوری با کیفیت بالا را از تامین کنندگان قابل اعتماد تهیه می کنیم. این اجزا به دقت انتخاب و آزمایش شده اند تا اطمینان حاصل شود که استانداردهای کیفیت سختگیرانه ما را برآورده می کنند و می توانند عملکرد بهینه را از نظر تطبیق حالت و انتقال نور ارائه دهند.

3. طراحی سفارشی

ما راه حل های طراحی سفارشی را برای مطابقت با نیازهای خاص برنامه های مختلف ارائه می دهیم. با تطبیق طراحی BOSA با ویژگی های منبع نور و فیبر نوری، می توانیم تطبیق حالت و کارایی کلی جفت شدن را بهبود بخشیم.

نتیجه گیری

راندمان کوپلینگ WDM BOSA یک پارامتر حیاتی است که بر عملکرد سیستم های ارتباطی نوری تأثیر می گذارد. به عنوان تامین کننده WDM BOSA، ما اهمیت کارایی کوپلینگ را درک می کنیم و متعهد به ارائه محصولات با کیفیت بالا با عملکرد کوپلینگ عالی هستیم. مافیلتر 1550 نانومتری FWDM BOSA،فیلتر 1550 نانومتری PWDM BOSA، وفیلتر 1490 نانومتری WDM BOSAبا جدیدترین فناوری ها و قطعات با کیفیت بالا طراحی شده اند تا از راندمان کوپلینگ بهینه اطمینان حاصل کنند.

اگر به محصولات WDM BOSA ما علاقه مند هستید یا در مورد کارایی کوپلینگ یا سایر جنبه های فنی سؤالی دارید، لطفاً برای تهیه و بحث های بیشتر با ما تماس بگیرید. ما مشتاقانه منتظر خدمات رسانی به شما و رفع نیازهای ارتباطی نوری شما هستیم.

مراجع

• آگراوال، GP (2010). سیستم های ارتباطی فیبر نوری جان وایلی و پسران
• کیزر، جی (2013). ارتباطات فیبر نوری مک گراو - آموزش و پرورش هیل.
